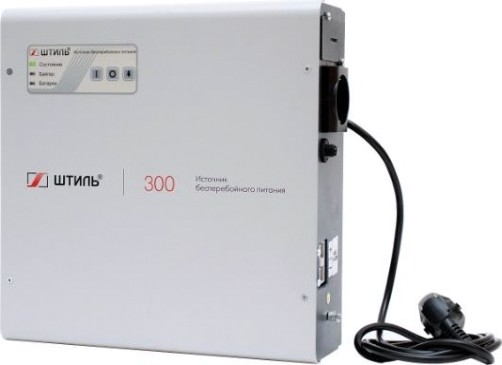

Источник бесперебойного питания ШТИЛЬ SW 300L настенный (внешние АКБ) [SW300L]

Онлайн ИБП SW300L применяется для обеспечения бесперебойной работы и качественного электроснабжения критически важной нагрузки мощностью до 300 ВА/225 Вт, например:

энергозависимых котлов отопления;
циркуляционных насосов;
септиков с маломощными насосами;
блоков управления системы «умный дом»;
систем видеонаблюдения;
ответственных бытовых электроприборов небольшой мощности.
В SW300L применен усовершенствованный алгоритм работы корректора коэффициента мощности, благодаря которому модель отлично функционирует в связке с бытовыми генераторами.

Модель SW300L работает на основе технологии двойного преобразования энергии, за счет которой обеспечивает:

непрерывную коррекцию напряжения в расширенном диапазоне (90-295 В) и с высокой точностью (±2%) без переключения на аккумуляторы;
мгновенный перевод питания нагрузки на аккумуляторы при отключении электричества;
электропитание нагрузки напряжением c идеальным синусом независимо от режима работы.
Модель работает абсолютно бесшумно благодаря примененной в ней конвекционной (безвентиляторной) системе охлаждения.

Превосходные технические характеристики
безразрывное мгновенное переключение на питание от АБ (онлайн топология);
идеальное синусоидальное выходное напряжение;
работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
высокая точность стабилизации напряжения – ±2%;
входной коэффициент мощности – 0,99;
малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
бесшумная работа.
Функциональность
плавный пуск;
резервное питание до 9,5 часов за счёт подключения внешней АБ (при 100% нагрузке);
совместимость в работе с генераторами;
функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
встроенный автоматический байпас;
широкие возможности локального/удаленного мониторинга и управления;
большой ассортимент дополнительных аксессуаров.
Высокая надежность
многоуровневая электронная система защиты;
автоматический перезапуск при восстановлении после аварий;
полный набор функций контроля и управления АБ;
самодиагностика при запуске и во время работы;
высокая перегрузочная способность (особенно важно при работе с двигателями);
срок службы – не менее 10 лет.
Энергоэффективность
поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
КПД 91% в режиме on-line и 99% в режиме ECO и при работе через байпас;
система конвекционного (безвентиляторного) охлаждения.
Установка и подключение

SW300L крепится на любой ровной вертикальной поверхности, которая может выдерживать нагрузку в 4 кг. Монтаж выполняется с помощью шурупов «саморезов». Для удобства в комплект поставки ИБП входит специальный шаблон для разметки поверхности.

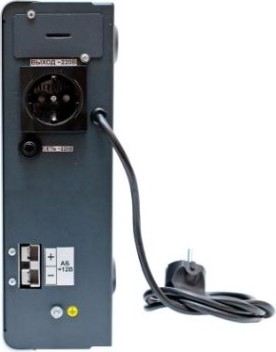

Прибор подключается к входной сети с помощью сетевого кабеля с евровилкой. Нагрузка подключается в EURO-розетку, расположенную на боковой панели ИБП.

Автономная работа

SW300L оснащен встроенным зарядным устройством с током заряда 6 А, благодаря чему возможно подключение внешнего аккумулятора большой емкости (от 17 до 250 Ач). Он сможет обеспечить от 18 мин до 9,5 ч автономной работы нагрузки (при 100% загрузке ИБП). Аккумуляторная батарея, в зависимости от ёмкости, размещается во внешнем напольном стеллаже.

В ИБП используются современные технологии сокращения времени заряда и продления срока службы батарей (интеллектуальный заряд и термокомпенсация заряда), а также алгоритмы, позволяющие:

отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
уведомлять пользователя об износе АБ;
прогнозировать время автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).
Панель управления

Панель управления ИБП оснащена функциональными кнопками, которые позволяют включать/выключать устройство, выполнять «холодный» старт, менять режим работы (онлайн, байпас или ECO), а также тестировать АБ (10-секундное принудительное питание нагрузки от аккумулятора). Тест запускается при 3-секундном удержании кнопки «Смена режима».

Обратите внимание!

Тестирование батареи рекомендуется выполнять не реже одного раза в полгода.

Кроме того, на передней панели ИБП размещены светодиодные индикаторы, отображающие состояние устройства и батареи:

«Состояние» – режим работы устройства и возникновение аварий;
«Байпас» – работа через байпас/ЭКО-режим;
«Батарея» – состояние батареи.
Средства мониторинга

В SW300L предусмотрена установка одной карты мониторинга для контроля состояния ИБП и настройки его параметров. В интернет-магазине «Штиль» представлено несколько моделей карт мониторинга со следующими интерфейсами:

RS-232 (протокол Megatec);
RS-485 (протокол Штиль);
USB и mini-USB;
Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
«сухие» контакты.
Состояние ИБП SW300L можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Редактирование параметров ИБП (режима запуска и работы, выходного напряжения, номинальной выходной частоты при работе от АБ, режима байпаса, вкл./выкл. звуковой сигнализации, параметров АБ, тестов АБ) выполняется только через меню «Настройки» программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.

Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.

Карты мониторинга не входят в стандартную комплектацию и приобретаются отдельно.

Защита

ИБП SW300L имеет электронную защиту от:

короткого замыкания;
длительной перегрузки по выходу;
внутреннего перегрева.
После устранения аварии устройство автоматически перезапускается.

Также данная модель оснащена защитой от:

импульсных перенапряжений (варистор – 2 кВ, 1/50 мкс);
высокочастотных помех (100 кГц - 30 МГц);
неполадок в работе (при возникновении аварии нагрузка обесточивается или безразрывно переключается через встроенный байпас на сеть).

«on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение)

Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В

Коррекция входного коэффициента мощности

Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor)

Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений

Совместимость в работе с дизель генераторными установками (ДГУ)

Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК

Широкие возможности локального и удаленного мониторинга и управления ИБП RS-232, USB, «сухие» контакты, Ethernet (поддержка протоколов SNMP/SMTP и др.), ПО для мониторинга

Плавный пуск

Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети)
