Источник бесперебойного питания ШТИЛЬ SW 250LD настенный (внешние АКБ) [SW250LD]

Настенные ИБП «Штиль» серии SW-LD 250 ВА
ИБП «Штиль» серии SW-LD мощностью 250 ВА представляют собой однофазные ИБП двойного преобразования (топология «on-line») настенного исполнения. Данные решения были разработаны специально для обеспечения непрерывного электроснабжения отопительного оборудования (газовых котлов, циркуляционных насосов и т. п.). Однако они также являются идеальным решением для обеспечения бесперебойного электропитания и другого ответственного оборудования в квартирах, коттеджах, загородных домах и офисах: систем водоснабжения и очистки воды, сетей охранной сигнализации и видеонаблюдения, аудио- и видеотехники, ПК, периферийного компьютерного оборудования и т. д.
Конструктивное исполнение

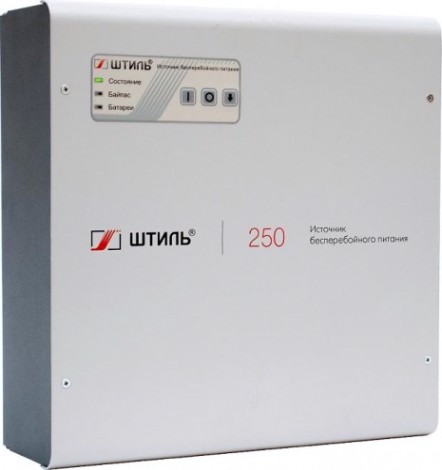

ИБП «Штиль» серии SW-LD мощностью 250 ВА имеют удобное настенное исполнение, оснащены LED-индикаторами, выходной EURO розеткой, коммуникационными интерфейсами для организации мониторинга (опционально). Устройство не оснащено внутренней аккумуляторной батареей, но имеет возможность подключения внешней АБ.
В данной модели используется естественное (безвентиляторное) охлаждение.
Схема построения и её основные преимущества
ИБП выполнены по современной технологии «on-line», принцип которой заключается в преобразовании переменного тока в постоянный и его последующей регенерации обратно в переменный. При таком режиме аккумуляторные батареи включены в работу постоянно, следовательно, переход нагрузки на питание от аккумуляторов происходит мгновенно, что недоступно для резервных и линейно-интерактивных ИБП, имеющих ненулевое время переключения.
Кроме того, благодаря такому принципу преобразования выходное напряжение не подвержено влиянию колебаний входного напряжения, что позволяет за счёт непрерывного регулирования поддерживать высокую точность стабилизации и идеальную синусоидальную форму выходного напряжения в широком диапазоне колебаний и скачков входного напряжения (90 – 295 В).
Автономная работа

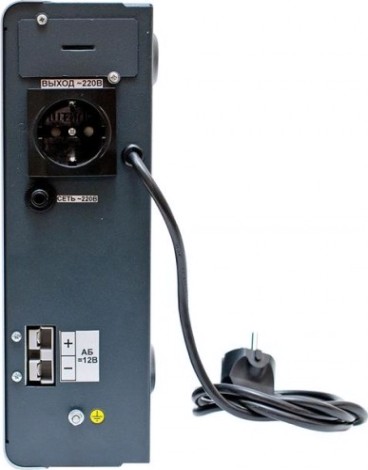

Устройство не оснащено внутренней аккумуляторной батареей, но имеет возможность подключения внешней АБ. Для её зарядки предусмотрено встроенное ЗУ с номинальным током 6 А. Внешняя батарея подключается к ИБП через разъём типа TD50A.
Высокая надежность
«on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В;
Коррекция входного коэффициента мощности;
Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
Совместимость в работе с дизель генераторными установками (ДГУ).
Функциональность
Панель управления со светодиодными индикаторами для контроля состояния и настройки ИБП;
Возможность установки пользователем выходного напряжения в диапазоне 210-240, с шагом 5 В (требуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB);
Широкие возможности локального и удаленного мониторинга и управления ИБП:
RS-232;
USB;
«сухие» контакты;
Ethernet (поддержка протоколов SNMP/SMTP и др.);
ПО для мониторинга.
Плавный пуск.
Повышенная эксплуатационная готовность
Возможность обеспечения требуемого времени автономной работы за счет подключения внешней АБ;
Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока
Самодиагностика при запуске устройства и во время работы;
Встроенный автоматический байпас;
Энергоэффективная работа
Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок;
Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
КПД до 89% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;
Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания.

Время автономной работы ИБП Штиль SW250LD от внешних АБ в зависимости от уровня нагрузки и емкости АБ :

Емкость АБ Нагрузка 100 Вт Нагрузка 200 Вт
55 Ач 4 ч 1 ч 45 мин
100 Ач 8 ч 30 мин 3 ч 40 мин

ВНИМАНИЕ! Производитель оставляет за собой право без предварительного уведомления вносить конструктивные и схемные изменения, не ухудшающие технические характеристики изделия.

«on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение)

Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В

Коррекция входного коэффициента мощности

Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor)

Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений

Совместимость в работе с дизель генераторными установками (ДГУ)

Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК

Широкие возможности локального и удаленного мониторинга и управления ИБП RS-232, USB, «сухие» контакты, Ethernet (поддержка протоколов SNMP/SMTP и др.), ПО для мониторинга

Плавный пуск

Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети)
